[ 자료구조 ] 탐색 - 04 - 2 . 레드 블랙 트리 <삭제>

[레드 블랙 트리의 노드 삭제]

[삭제]

레드블랙트리의 삭제연산은 기본적으로 이진 탐색 트리의 삭제연산과 같다 .

다만 , 삭제후 레드 블랙 트리의 무너진 규칙을 수습하는 과정이 더해질 뿐이다 .



[ 무너진 규칙의 복구 ]
무너진 규칙의 복구를 위해 레드 블랙 트리의 규칙을 다시 떠올리자면

1. 모든 노드는 검정색 아니면 빨간색이다 .
2. 루트 노드는 검은색이다 .
3. 잎 노드는 검은색이다 .
4. 빨간 노드의 자식들은 모두 검은색이다 . 하지만 검은 노드의 자식이 빨간색일 필요는 없다 .
5. 루트 노드부터 모든 잎 노드 사이에 있는 검은색 노드의 수는 모두 동일하다 .

노드를 하나 삭제했을때 다음의 경우로 나뉜다 .



01 . 삭제한 노드가 빨간색일때

=>아무것도 처리할 필요가 없다 . 위의 규칙에 위반사항이 없다



02 . 삭제한 노드가 검정색일때

가장먼저 5번 규칙이 무너진다 .

또한 삭제한 노드의 부모와 자식이 빨간색인 경우 4번 규칙도 무너진다 .



=>위의 상황을 한번에 보완하는 방법이 있다 . 삭제한 노드를 대체하는 노드를 검정색으로 칠하는 것이다.

해당 케이스는 대체 노드의 색에따라 다시 나뉜다



02-1 . 대체노드가 빨간색일때

=>검정색으로 칠하여 끝낸다



02-2 . 대체노드가 검정색일때

=>이때는 5번 규칙을 위반한다 .이경우 검정색으로 덧칠한다 .

이렇게 검정색을 2개 가지는 노드를 이중흑색노드라고 한다 .

이중 흑색 노드

해당 문제는 이제 1번의 문제로 바뀌었다 . 이중흑색은 검은색,빨간색도 아니기 때문이다 .

(다만 , 이중흑색은 실제로는 5번인 문제의 해결을 쉽게 하기 위해 사용하는 도구일뿐이다) .



해당 경우는 이중흑색 노드의 형제와 조카들의 상태에 따라 다시 4가지로 나뉜다 .

다읨의 경우는 이중흑색 노드가 부모 노드의 왼쪽 자식인 경우에 한한다 . (오른쪽 자식의 경우는 좌/우 바꾸자)



02-2 -A. 형제가 빨간색인경우

=> 형제를 검정색 , 부모를 빨간색으로 칠한다 . 부모를 기준으로 좌회전 한다 .

해당 경우 이중흑색 노드는 남아있지만 , 형제는 검은색 노드로 바뀐다 .

이제 해당 문제는 B,C,D중 하나의 문제로 변하였다 .

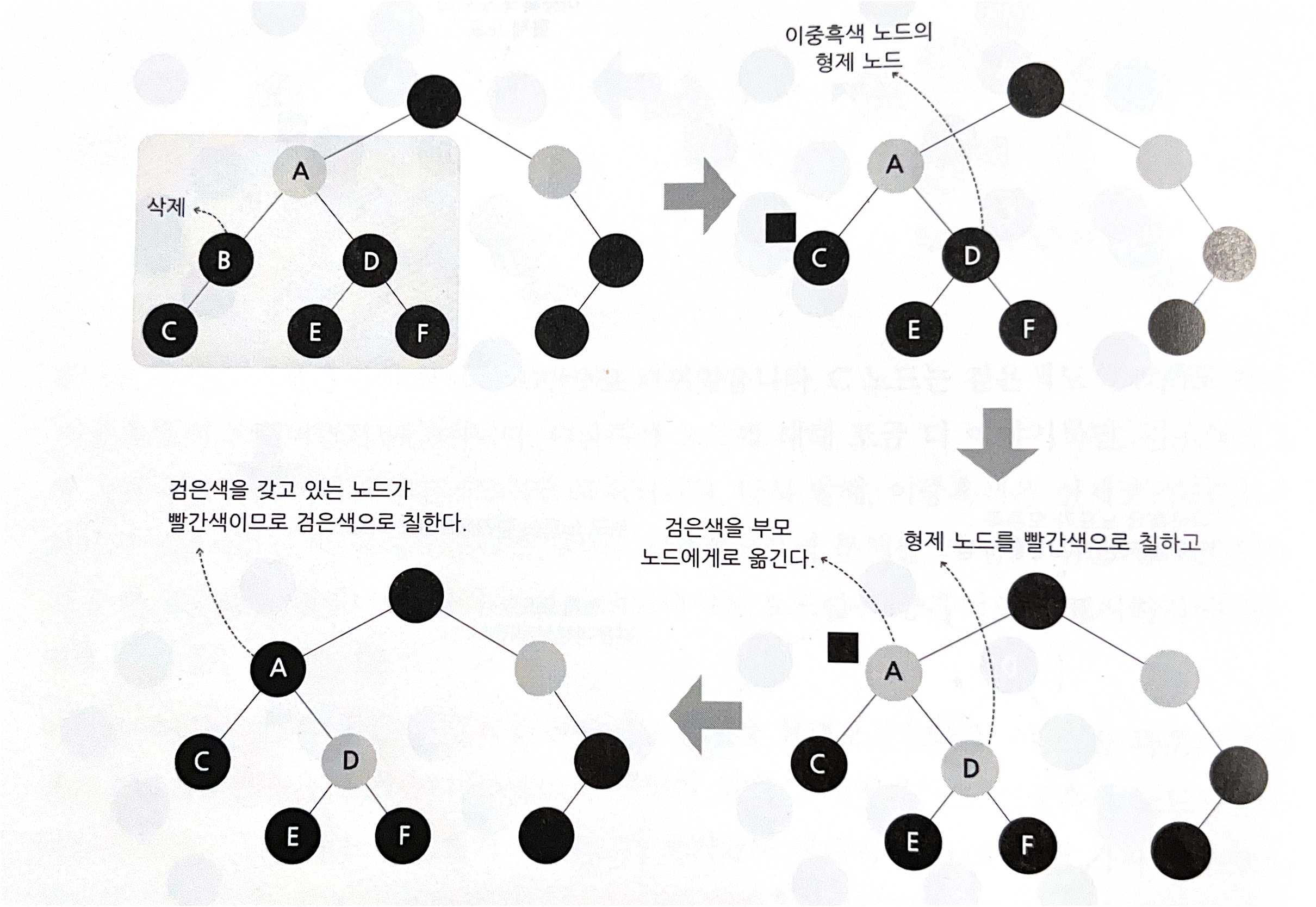

02-2 -B. 형제가 검은색 + 형제의 양쪽 자식이 모두 검은색

=>형제노드를 빨간색으로 칠하고 , 이중흑색 노드의 검정을 부모에게 넘겨준다 .

부모는 다시 ABCD의 상황에 대처한다 .

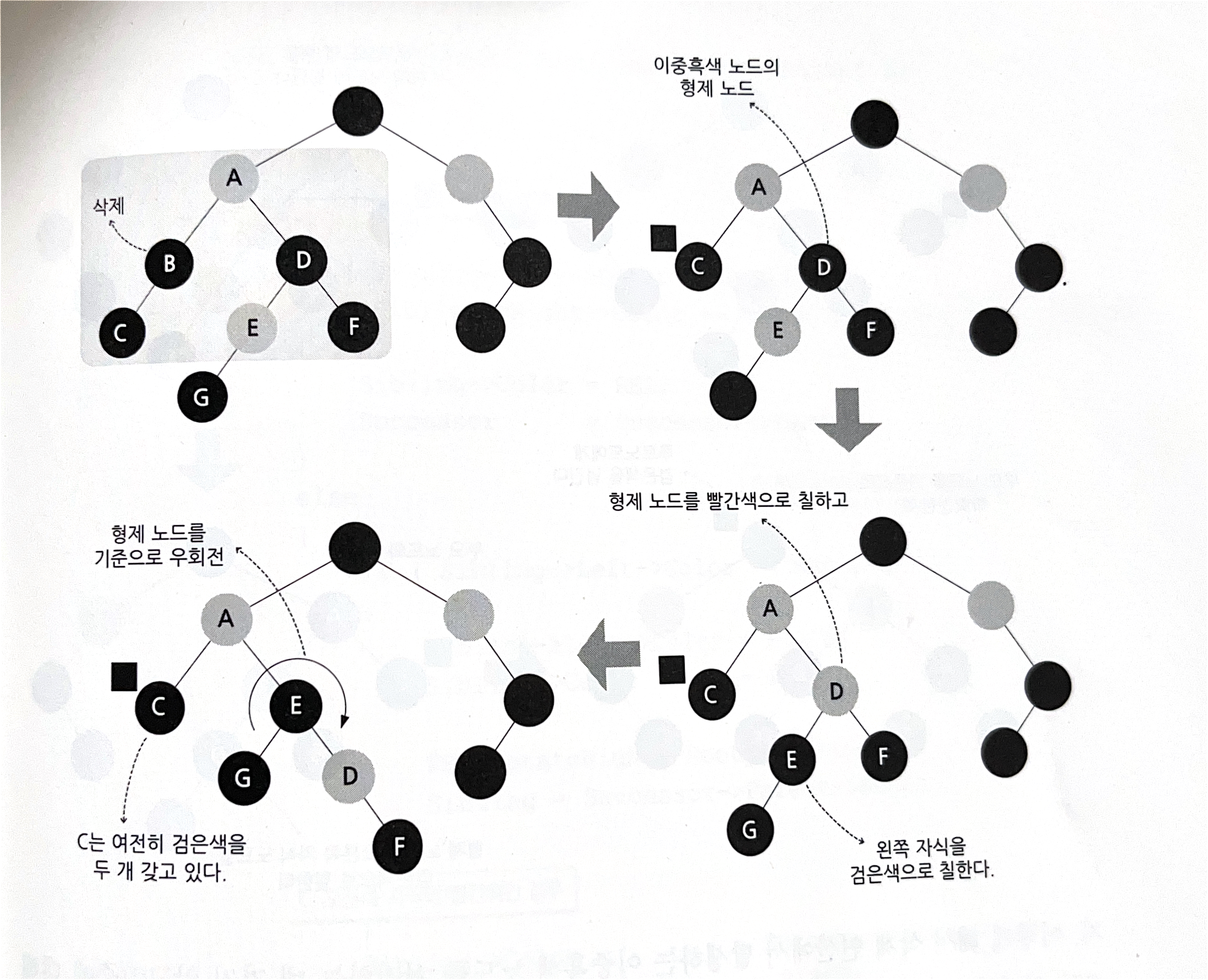

02-2 -C. 형제가 검은색 + 형제의 왼쪽 자식은 빨간색 / 오른쪽 자식은 검은색

=>형제를 빨간색으로 칠하고 왼쪽 자식을 검은색으로 칠한 후 형제노드를 기준으로 우회전을 수행한다 .

이중흑색 노드는 여전히 그대로이다 .

이제 해당 문제는 형제가 검은색 오른쪽 자식이 빨간색인 경우로 바뀌었다 .

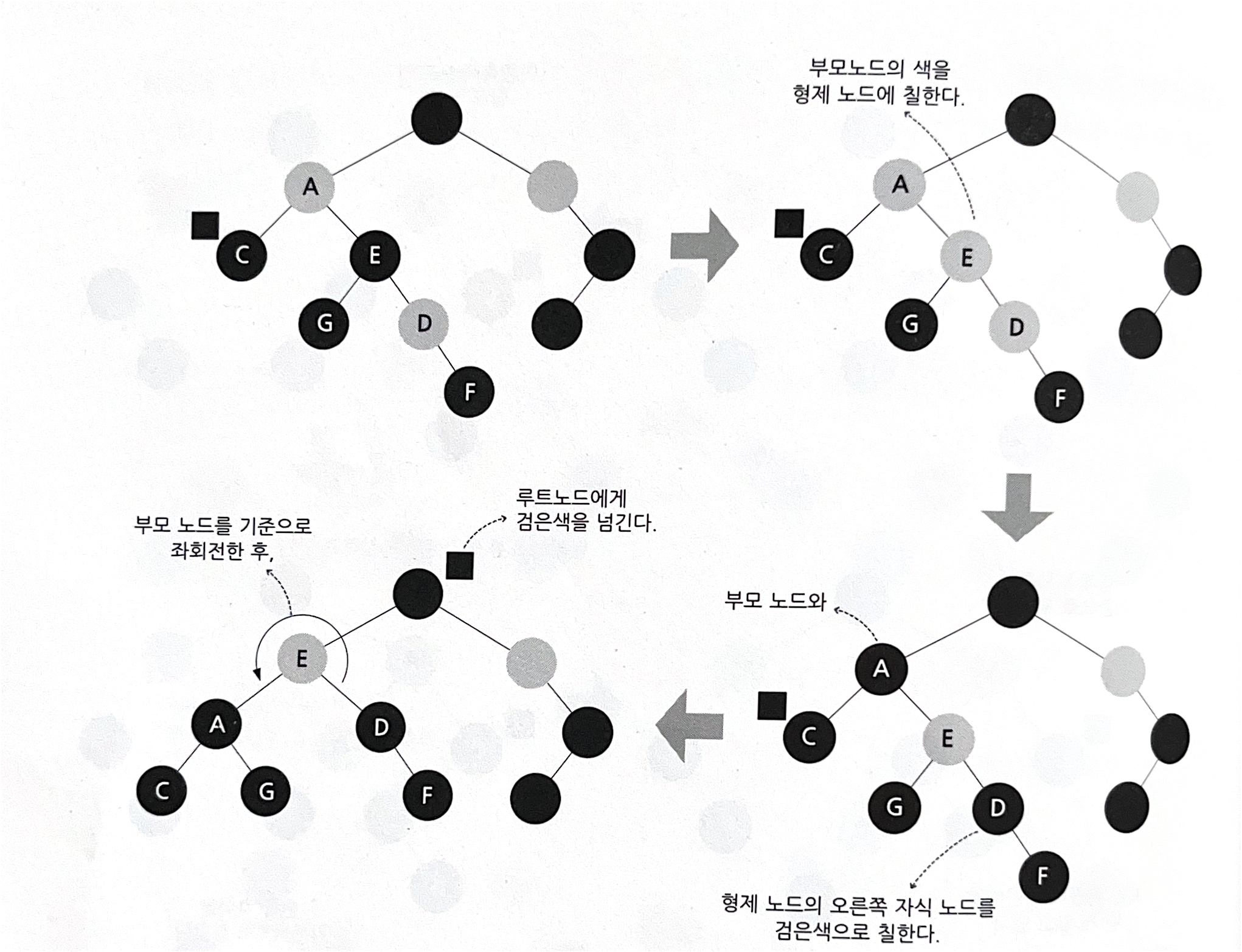

02-2 -D. 형제가 검은색 + 형제의 오른쪽 자식이 빨간색

=>이중 흑색 노드의 부모노드가 가진 색을 형제노드에 칠한다 .

부모노드와 형제노드의 오른쪽 자식을 검정색으로 칠하고 부모노드 기준으로 좌회전한다 .

마지막으로 이중흑색노드의 검정색을 루트에 넘긴다 . 이때 , 루트는 그저 검정색일뿐이다 .

이렇게 1번 문제가 해결된다 .



[코드로 구현 - 무너진 규칙의 복구]

해당 함수는 노드를 삭제하고 , 삭제한 노드가 검은색일떄 호출된다 .

//이중 흑색 노드를 Successor로 표현한다
void RBT_RebuildAfterRemove(RBTNode** Root , RBYNode* Successor)
{
	//형제
	BRTNode* Sibling = NULL;
    //루트노드거나 빨간 노드에 이중흑색이 넘어가면 종료
    while ( Successor -> Parent != NULL&&Successor ->Color == Black )
    {
    	//이중흑색노드가 부모의 왼쪽노드일때
    	if(Successor == Successor->Parent->Left)
        {
        	//형제는 부모의 우측노드
        	Sibling = Successor->Parent->Right
            //형제의 색이 빨간색이라면
            if ( Sibling->Color ==Red)
            {
            	//형제노드의 색을 검정색으로 칠한다 .
            	Sibling->Color = Black;
                //부모를 빨간색으로 칠한다 .
                Successor->Parent->Color=Red;
                //부모기준 좌회전
                RBT_RotsteLeft( Root , Successor -> Parent);
                // =>이제 문제는 형제의 색이 검정색인 문제일때로 바뀐다 .
            }
            //형제의 색이 검정색이라면
            else
            {
            	//형제의 자식 모두 검정색이라면
            	if(Sibling->Left->Color==Black &&
                Sibling->Right->Color==Black)
                {
                	//형제의 색을 빨간색으로 칠한다
                	Sibling->Color = Red;
                    //흑색노드를 부모에게 넘긴다 :: 부모가 빨강이면 상황 종료
                    Successor = Successor->Parent;
                }
                else
                {
                	//형제의 왼쪽 자식이 빨간색일경우
                	if( Sibling->Left->Color == Red )
                    {
                    	//왼쪽 자식을 검정색으로 칠한다
                    	SIbling->Left->Color=Black;
                        //형제를 빨간색으로 칠한다
                        Sibling->Color=Red;
                        //형제를 우회전
                        RBT_RotateRight ( Root , Sibling );
                        //우회전을 바뀐 형제를 다시 찾아준다
                        Sibling = Successor->Parent->Right;
                    }
                    //오른쪽 자식이 빨간색일때 + 형제를 부모의 색으로 칠한다
                    Sibling->Color = Successor->Parent->Color;
                    //부모를 검정색으로 칠한다
                    Successor->Parent->Color = Black;
                    //형제노드의 오른쪽 자식을 검은색으로 칠한다
                    Sibling->Right->Cokor = Black;
                    //부모를 기준으로 좌회전한다
                    RBT_RotateLeft(Root,Successor->Parent);
                    //루트노드에 이중흑색을 넘긴다
                    Successir = (*Root);
                }
            }
        }
    }
    //이중흑색을 검정색으로
    Successor->Color=Black;
}

[코드로 구현 - 삭제 ]

위의 RBT_RebuildAfterRemove는 노드를 삭제한후, 삭제한 노드가 검은색일떄 호출된다 .

다음의 삭제 함수는 이진탐색트리와 같이 재귀호출을 사용하지 않는다 .

노드의 찾음은 RBT_SearchNode에 위임하고 , RBT_SearchNode가 찾아낸 노드는 부모노드가 있기애

부모노드의 포인터를 매개변수로 받지 않음도 다르다 .

결국, 중요한 차이는 레드블랙트리의 무너진 규칙을 복원하는 RBT_RebuildAfterRemove를 호출하는 점이다 .

RBTNode* RBT_RemoveNode (RBTNode** Root,ElementType Data)
{
	RBTNode* Removed = NULL;
    //대체 노드
    RBTNode* Successor = NULL;
    RBTNode* Target = RBT_SearchNode((*Root),Data);

    if(Target==NULL)
    return NULL;
    //자식이 한쪽만 있는 경우 (혹은 자식이 없거나)
    if(Target->Left == NIL || Target->Right == NIL)
    {
    	Removed = Target;
    }
    //자식이 양쪽 다 있는경우
    else
    {
    	//오른쪽 자식의 최소값 노드를 찾아 제거,현재의 노드 위치에 둘것임
    	Removed = RBT_SearchMinNode( Target->Rigjt);
        Target->Data = Removed->Data;
    }
    //삭제노드에 왼쪽자식이 있다면
    if(Removed->Left!=Nil)
    //왼쪽 자식을 대체노드로
    Successor = Removed->Left;
    //삭제노드에 오른쪽 혹은  둘다 자식이 있다면
   	else
    ///오른쪽 자식을 대체노드로 (왼쪽노드보다 오른쪽 노드가 크기에 균형에 유리해서 그런듯?)
    Successor = Removed->Right;
    //대체노드와 부모노드를 연결한다 .
    Successor->Parent = Removed->Parent;
    //삭제노드가 루트노드였다면
    if(Removed->Parent == NULL)
    	(*Root) = Successor;
    else
   	{
    	//삭제노드가 왼쪽 자식이었다면 대체노드를 왼쪽에 연결
    	if(Removed == Removed->Parent->Left;
        	Removed->Parent->Left = Successor;
    	//삭제노드가 오른쪽 자식이었다면 대체노드를 왼쪽에 연결
        else
        	Removed->Parent->Right = Successor;
    }
    //만약 삭제노드의 색이 검정이라면
    if(Removed->Color == Black)
    	//레드블랙트리의 규칙을 재정립한다 .
    	RBT_ReBuildAfterRemove( Root,Successor);
    return Removed;
}
